سیستم ترمز خودرو
سیستم ترمز خودرو – تصور کنید که در یک عصر زیبای بهاری، در حال رانندگی در جاده‌ای خلوت و دل‌انگیز هستید. نسیم ملایمی صورت شما را نوازش می‌دهد و منظره‌ای از درختان سبز و گل‌های رنگارنگ، دیدگان شما را نوازش می‌کند. در این لحظه‌های آرام، اهمیت سیستم ترمز شاید کمتر به ذهن خطور کند. اما، فقط با یک پیچ ناگهانی جاده یا حضور غیرمنتظره یک عابر پیاده، ناگهان اهمیت این قطعات پنهان آشکار می‌شود.
سیستم ترمز، شبیه به یک نوازنده ماهر است که در پس پرده، نت‌های ایمنی را می‌نوازد. هر کدام از اجزای آن، از پدال ترمز گرفته تا بوستر ترمز، پمپ ترمز و دیگر عناصر، همچون نوازندگانی در یک ارکستر هستند که هر کدام با دقت فراوان، نقش خود را به اجرا می‌گذارند. این سمفونی مکانیکی، در هر لحظه از رانندگی، امنیت و آسایش ما را تضمین می‌کند.
در این مقاله، قصد داریم تا پرده از این قهرمان پنهان برداریم و با اجزای مختلف سیستم ترمز آشنا شویم. اجزایی که شاید نامشان کمتر به گوش رسیده، اما نقشی بی‌بدیل در ایمنی و راحتی سفرهایمان دارند. همراه ما باشید تا به گوشه‌گوشه این سیستم حیاتی سفر کنیم و از رازهای نهفته در آن پرده برداریم.

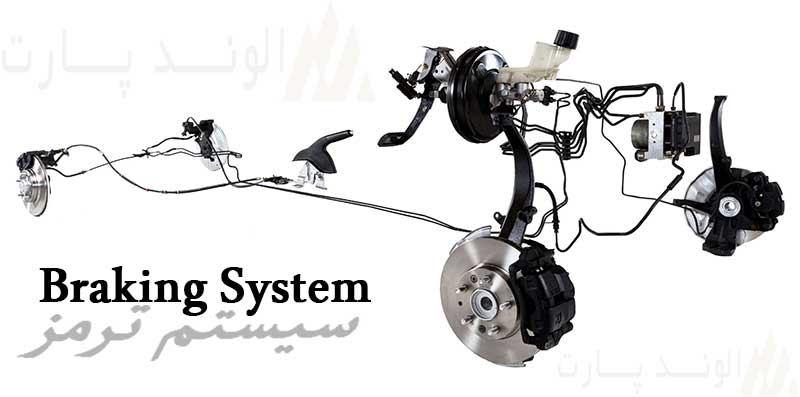

اجزای اصلی سیستم ترمز
پدال ترمز:
پدال ترمز، قطعه‌ای است که به طور مستقیم توسط راننده کنترل می‌شود و نقطه آغازین فرآیند ترمزگیری به شمار می‌رود. وقتی راننده با پای خود بر روی پدال ترمز فشار می‌آورد، این حرکت سیگنالی است برای شروع یک زنجیره واکنش در سیستم ترمز خودرو. این فشار ابتدا به بوستر ترمز منتقل می‌شود، جایی که قدرت راننده با استفاده از خلاء یا سیستم‌های الکترونیکی تقویت می‌شود، تا اطمینان حاصل شود که فشار کافی و موثر به مستر سیلندر و در نهایت به کلیپرها یا سیلندرهای چرخ اعمال می‌شود.
در واقع، پدال ترمز از لحاظ فیزیکی به مستر سیلندر متصل است. وقتی که پدال فشرده می‌شود، یک پیستون در داخل مستر سیلندر فعال می‌شود که این پیستون، فشار هیدرولیکی را ایجاد کرده و از طریق خطوط و شلنگ‌های ترمز به کلیپرهای ترمز (در سیستم‌های دیسکی) یا سیلندرهای چرخ (در سیستم‌های درامی) منتقل می‌کند. این فشار هیدرولیکی است که باعث می‌شود لنت‌ها یا کفشک‌های ترمز به دیسک‌ها یا درام‌ها فشار آورده و سرعت خودرو کاهش یابد یا به طور کامل متوقف شود.
این فرآیند نشان‌دهنده اهمیت بالای پدال ترمز در سیستم ترمز خودرو است. این قطعه نه تنها باید از دقت و حساسیت بالایی برخوردار باشد تا به درستی فشار راننده را به سیستم ترمز منتقل کند، بلکه باید به گونه‌ای طراحی شده باشد که در شرایط مختلف، از جمله در شرایط اضطراری، قابل اعتماد و کارآمد باشد.
بوستر ترمز (تقویت‌کننده ترمز):
بوستر ترمز یا تقویت‌کننده ترمز، یکی از اجزای کلیدی سیستم ترمز است که وظیفه افزایش فشار اعمال شده توسط راننده به پدال ترمز را بر عهده دارد. این قطعه بین پدال ترمز و مستر سیلندر قرار دارد و با استفاده از خلاء یا سیستم‌های الکترونیکی، قدرت فشار پا را به شکل قابل توجهی افزایش می‌دهد، به طوری که با کمترین فشار بر پدال، فشار هیدرولیکی زیادی در سیستم ترمز ایجاد شود.
وقتی راننده پدال ترمز را فشار می‌دهد، بوستر ترمز فعال شده و باعث می‌شود که نیروی بیشتری به مستر سیلندر اعمال شود. این امر به راننده امکان می‌دهد که با کمترین تلاش فیزیکی، بیشترین واکنش را از سیستم ترمز دریافت کند. عملکرد بوستر ترمز به ویژه در شرایط اضطراری، جایی که نیاز به توقف سریع وجود دارد، اهمیت بالایی دارد.
بوسترهای ترمز معمولاً از نوع خلاء هستند که با استفاده از فشار منفی ایجاد شده توسط موتور خودرو کار می‌کنند، اما در برخی از خودروهای مدرن‌تر، بوسترهای الکترونیکی نیز مورد استفاده قرار می‌گیرند که به طور مستقل از موتور خودرو و با استفاده از برق خودرو فعال می‌شوند. این فناوری امکان پاسخگویی سریع‌تر و دقیق‌تر به فشار پدال ترمز را فراهم می‌آورد و به بهبود کلی ایمنی خودرو کمک می‌کند.
بوستر ترمز نقش مهمی در کاهش خستگی راننده ایفا می‌کند و از آنجایی که کمتر نیاز به فشار زیاد برای ترمزگیری است، امکان کنترل بهتر و دقیق‌تر خودرو را در هنگام نیاز به ترمزگیری‌های سریع فراهم می‌آورد. این قطعه یکی از تحولات بزرگ در طراحی خودرو بوده است که تجربه رانندگی را ایمن‌تر و راحت‌تر کرده است.
پمپ ترمز (مستر سیلندر):
پمپ ترمز یا مستر سیلندر، قلب سیستم ترمز خودرو محسوب می‌شود. این قطعه وظیفه‌ی اصلی ایجاد فشار هیدرولیکی را بر عهده دارد که این فشار سپس از طریق خطوط و شلنگ‌های ترمز به کلیپرها (در سیستم‌های دیسکی) یا سیلندرهای چرخ (در سیستم‌های درامی) منتقل می‌شود. وقتی که پدال ترمز فشرده می‌شود، پیستون‌های داخل مستر سیلندر حرکت کرده و مایع ترمز را به سمت اجزای ترمز در هر چرخ هدایت می‌کنند.
مستر سیلندر اغلب به صورت یک واحد دوتایی طراحی می‌شود، به این معنی که دارای دو حوضه جداگانه برای مایع ترمز است. این طراحی دوگانه افزایش ایمنی را به همراه دارد، چرا که در صورت نشت یا خرابی در یک بخش از سیستم، بخش دیگر همچنان قادر به عملکرد خواهد بود. این ویژگی اطمینان می‌دهد که حتی در شرایط نقص فنی، خودرو هنوز قابلیت توقف دارد.
عملکرد مستر سیلندر به نحوه‌ای است که با فشردن پدال ترمز، مایع ترمز از مخزن آن به خطوط ترمز فشار داده می‌شود. این فشار هیدرولیکی است که اجزای ترمز را فعال کرده و باعث کاهش سرعت یا توقف خودرو می‌شود. مایع ترمز نقش حیاتی در این فرآیند دارد، چرا که باید به طور مداوم در سطح مناسب نگهداری شود و از کیفیت آن اطمینان حاصل شود. هرگونه آلودگی یا کاهش سطح مایع ترمز می‌تواند بر کارایی سیستم ترمز تأثیر منفی بگذارد.
در نهایت، مستر سیلندر بخشی ضروری از سیستم ترمز است که نیازمند نظارت و نگهداری دوره‌ای است تا اطمینان حاصل شود که همیشه در شرایط ایده‌آل کار می‌کند. این شامل بررسی سطح و کیفیت مایع ترمز و همچنین بررسی دوره‌ای برای هرگونه نشتی یا آسیب دیدگی احتمالی است.
لنت ترمز (برای سیستم‌های دیسکی):
لنت ترمزها از اجزای اصلی سیستم‌های ترمز دیسکی هستند و نقش حیاتی در توقف خودرو دارند. این قطعات با ایجاد اصطکاک با دیسک ترمز، نیروی لازم برای کاهش سرعت و توقف خودرو را فراهم می‌کنند. لنت‌های ترمز از مواد اصطکاکی ساخته شده‌اند که به گیره‌هایی به نام کالیپر متصل می‌شوند و در مقابل دیسک‌های ترمز قرار می‌گیرند. هنگامی که پدال ترمز فشرده می‌شود، کالیپرها لنت‌ها را به دیسک‌ها فشار می‌دهند تا اصطکاک لازم برای کاهش حرکت ایجاد شود.
انواع مواد ساخت لنت ترمز:
سرامیکی: این لنت‌ها برای کاربردهای سنگین و با دوام طراحی شده‌اند. آنها کمترین میزان گرد و غبار ترمز را تولید می‌کنند و بسیار بی‌صدا هستند.
فلزی: این لنت‌ها از آلیاژهای فلزی ساخته شده‌اند و برای شرایط رانندگی که نیاز به توان ترمزگیری بالا دارد، مناسب هستند.
آلی: این لنت‌ها از ترکیبات کربن، گلاس و رابر ساخته می‌شوند و معمولاً ارزان‌ترین نوع لنت ترمز به شمار می‌روند. اگرچه عمر کوتاه‌تری دارند و ممکن است در شرایط سخت کمتر عملکرد داشته باشند.
کفشک ترمز (برای سیستم‌های درامی):
کفشک ترمز، جزء اساسی سیستم‌های ترمز درامی است که نقش کلیدی در کاهش سرعت یا توقف خودرو ایفا می‌کند. در این سیستم، به جای استفاده از دیسک‌ها و کالیپرها، از درام‌های ترمز و کفشک‌ها استفاده می‌شود. کفشک‌های ترمز از مواد اصطکاکی ساخته شده و داخل درام ترمز قرار دارند. هنگامی که راننده پدال ترمز را فشار می‌دهد، این کفشک‌ها به سمت خارج فشار داده شده و به جدار داخلی درام ترمز می‌چسبند، که این امر باعث ایجاد اصطکاک و در نتیجه کاهش سرعت یا توقف خودرو می‌شود.
اجزای کلیدی و نحوه عملکرد:
درام ترمز: یک استوانه فلزی است که بخش بیرونی کفشک ترمز با آن تماس پیدا می‌کند.
کفشک ترمز: بلوک‌های اصطکاکی که در دو طرف درام قرار دارند و با فشار داده شدن به جداره‌های درام، خودرو را کند یا متوقف می‌کنند.
فنرها و اهرم‌ها: مجموعه‌ای از فنرها و اهرم‌ها کفشک‌ها را به موقعیت اولیه خود بازمی‌گردانند پس از اینکه فشار پدال ترمز کاهش یافته یا رها شده است.
کالیپر ترمز (برای سیستم‌های دیسکی):
کالیپر ترمز، یکی از اجزای اصلی در سیستم‌های ترمز دیسکی است که نقش کلیدی در فرآیند ترمزگیری ایفا می‌کند. کالیپرها در واقع بخشی هستند که لنت‌های ترمز را دربرمی‌گیرند و بر روی دیسک‌های ترمز فشار می‌آورند تا خودرو کند شده یا متوقف شود.
نحوه عملکرد:
کالیپر ترمز شامل یک یا چند پیستون هیدرولیکی در داخل بدنه‌ای فلزی است. وقتی راننده پدال ترمز را فشار می‌دهد، فشار هیدرولیکی از مستر سیلندر به کالیپرها منتقل می‌شود. این فشار باعث می‌شود پیستون‌ها فعال شده و لنت‌های ترمز را به سمت دیسک ترمز هل دهند. اصطکاک ایجاد شده بین لنت‌ها و دیسک‌ها سبب کاهش سرعت یا توقف خودرو می‌شود.
انواع کالیپر ترمز:
ثابت (Fixed): در این نوع کالیپر، پیستون‌ها در هر دو طرف دیسک ترمز قرار دارند و به صورت ثابت باقی می‌مانند. این نوع برای خودروهای با عملکرد بالا و مسابقه‌ای مورد استفاده قرار می‌گیرد.
شناور (Floating یا Sliding): کالیپرهای شناور تنها در یک طرف دیسک پیستون دارند. این کالیپرها قادرند با حرکت روی یک مسیر راهنما، فشار را به طور یکنواخت بر هر دو طرف دیسک اعمال کنند. این نوع بیشتر در خودروهای سواری معمولی به کار می‌رود.
سیستم ترمز ضد قفل (ABS):
سیستم ترمز ضد قفل (ABS) یک تکنولوژی پیشرفته در خودروها است که از قفل شدن چرخ‌ها در هنگام ترمزگیری شدید جلوگیری می‌کند و به راننده اجازه می‌دهد که حتی در شرایط اضطراری کنترل بهتری بر روی خودرو داشته باشد. این سیستم از چندین جزء کلیدی تشکیل شده است:
اجزای اصلی سیستم ترمز ضد قفل (ABS):
حسگرهای سرعت چرخ: این حسگرها سرعت هر چرخ را به طور مستقل از هم رصد می‌کنند و اطلاعات را به واحد کنترل الکترونیکی (ECU) می‌فرستند.
واحد کنترل الکترونیکی (ECU): مغز متفکر سیستم ABS که داده‌های دریافتی از حسگرهای سرعت چرخ را تجزیه و تحلیل می‌کند تا تشخیص دهد آیا هر چرخی در معرض خطر قفل شدن است یا خیر.
واحد هیدرولیک: پس از دریافت فرمان از ECU، این واحد به طور موقت فشار ترمز را در چرخ‌هایی که در خطر قفل شدن هستند، کاهش می‌دهد و سپس به سرعت فشار را دوباره اعمال می‌کند تا از قفل شدن چرخ جلوگیری شود و کنترل خودرو حفظ شود.
عملکرد سیستم ترمز ضد قفل (ABS):
هنگامی که سیستم ABS فعال می‌شود، رانندگان ممکن است احساس لرزش در پدال ترمز کنند؛ این امر نشان‌دهنده کارکرد صحیح سیستم است.
سیستم ABS به رانندگان این امکان را می‌دهد که حتی در حین ترمزگیری‌های شدید، توانایی هدایت خودرو را حفظ کنند.
این سیستم به ویژه در شرایط جاده‌ای لغزنده مانند برف یا باران شدید مفید است، جایی که خطر از دست دادن کنترل خودرو افزایش می‌یابد.
خطوط و شلنگ‌های ترمز:
خطوط و شلنگ‌های ترمز نقش حیاتی در عملکرد سیستم ترمز خودرو ایفا می‌کنند. این قطعات به انتقال فشار هیدرولیکی از مستر سیلندر به کالیپرها یا سیلندرهای چرخ کمک می‌کنند، که در نهایت باعث کاهش سرعت یا توقف خودرو می‌شود. خطوط ترمز معمولاً از فلز ساخته شده‌اند و وظیفه حمل مایع ترمز را به قسمت‌های مختلف سیستم بر عهده دارند، در حالی که شلنگ‌های ترمز، که معمولاً از جنس لاستیک یا استیل ضد زنگ هستند، انعطاف‌پذیری لازم برای حرکت و تطابق با تغییرات موقعیت چرخ‌ها را فراهم می‌آورند.
یکی از مراحل مهم در ساخت یا تعمیر خطوط ترمز، فرآیندی به نام “flaring” است که به انتهای خطوط ترمز شکل خاصی می‌دهد تا اتصالات بدون نشت ایجاد شوند. این کار نیازمند استفاده از ابزار دقیق و مخصوص به خود است. همچنین، خم کردن خطوط ترمز به گونه‌ای که بتوانند به درستی و بدون ایجاد فشار ناخواسته به قطعات متصل شوند، اهمیت دارد. برای بسیاری از افراد، استفاده از خطوط ترمز پیش‌خم شده، که برای مدل خاصی از خودرو طراحی شده‌اند، زمان و زحمت کمتری را به همراه دارد.
جمع‌بندی
در این مقاله، به بررسی اجزای کلیدی سیستم ترمز خودروها پرداختیم. از پدال ترمز که نقطه اولیه تماس راننده با سیستم است، گرفته تا بوستر ترمز که فشار اعمال شده به پدال را تقویت می‌کند، همه و همه بخش‌هایی اساسی در این سیستم حیاتی هستند. مستر سیلندر به عنوان قلب تپنده سیستم ترمز، با ایجاد فشار هیدرولیکی، نقش مهمی در کارایی آن ایفا می‌کند. همچنین، لنت‌ها و کفشک‌های ترمز با ایجاد اصطکاک لازم، خودرو را کند یا متوقف می‌سازند.
این مقاله نشان داد که چگونه هر جزء در سیستم ترمز به طور هماهنگ با دیگری کار می‌کند تا اطمینان حاصل شود که خودروها به طور مؤثر و ایمن کاهش سرعت می‌یابند یا متوقف می‌شوند. دانش و درک ما از این اجزا نه تنها به ما کمک می‌کند تا بهترین تصمیمات را برای نگهداری و تعمیرات خودروی خود بگیریم، بلکه از اهمیت غیرقابل انکار سیستم ترمز در ایمنی رانندگی نیز پرده برمی‌دارد.
